环网柜、电缆分支箱构成的电缆环网结构
1配电网络的结构

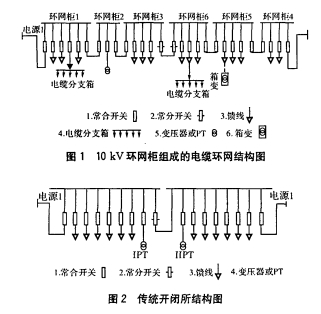

10kV环网柜组成的电缆环网结构如图1,传统开闭所结构如图2。架空线路杆上架起的配电变压器容量小(315kVA及以下)台数多,人地改为电缆网后,受空间束缚,不可能全部选用同容量的箱变,多选用:
(1)自身带变压器的环网柜(图1中环网柜2)
(2)环网柜出线至终端箱变(图1中环网柜5)
变压器容量普通为400~630kVA
2环网柜、电缆分支箱构成的电缆环网结构与传统开闭所的比较剖析
(1)由图1、图2能够看出,两路电源正常办法各供给3个环网柜,其出线路数可抵达6~24回,相当于2个传统的开闭所(一个传统开闭所出线在12回左右)。两路电源构成一个“手拉手”环网无缺满足开闭所的转供负荷的功用,而且出线变为松散散布,至每个分支或用户的电缆长度大大縮短。
(2)环网柜构成的电缆办法活络,能够依据用户打开需求随时刺进环网柜,而且能够活络地接入电源,满足特别地域的多电源杂乱配网需求。而传统开闭所受树立范围束缚,不易扩建。
(3)如图1和图2所示,环网柜每个区段操控1~4路出线,停电几率小;开关站每个区段操控7路,停电几率大;同时因环网柜松散散布,缺陷时停电面积小然后查找缺陷快、检修的时间短,故停电时户数较少,然后大大前进了供电牢靠性。
(4)一个传统开闭所占空中积约为84m2,在旧城区改造时,不可能供给这么大的中心;而每台环网柜仅占约3m2、电缆分支箱仅占约1m2的面积,且环网柜、分支箱因设备松散,更便于散布施行。
(5)树立一座两电源双母分段作业的传统开闭所约需资金120万元;而1台环网柜约为20万元,1台电缆分支箱仅为3万元,故选用环网柜、电缆分支箱能够大大减少工程造价。
(6)市区线路的改造还要充分思索城市景观的要素,如柜型、颜色的挑选等。环网柜、分支箱由于外观多式多样,非常漂亮,较易和四周环境交融在一起。归纳以上六点,在电网人地改造中选用环网柜、电缆分支箱是理想的挑选。
3设备选型
(1)设备选型应思索经济性和牢靠性的谐和,例如:1999年郑州在刚间断架空线人地改造时,由于国产环网柜技术不成熟,全部选用进口设备,每公里人地总造价高达600万元左右。由于现在国产环网柜技术从前成熟,建议选用国产环网柜,另外关于相比照较集中、容量小的10kV专用户,能够选用电缆分支箱对其供电,这样每公里人地总造价约为350万元,能够大大俭省投资。
(2)依据用地情况及用户数环网柜回路数取3~6路较适合。
(3)思索与配电自动化合作,选用负荷开关而不用断路器;带电动操作安排或PT的环网柜应装备配电自动化监控单元或预留接口。
